Chimeneas

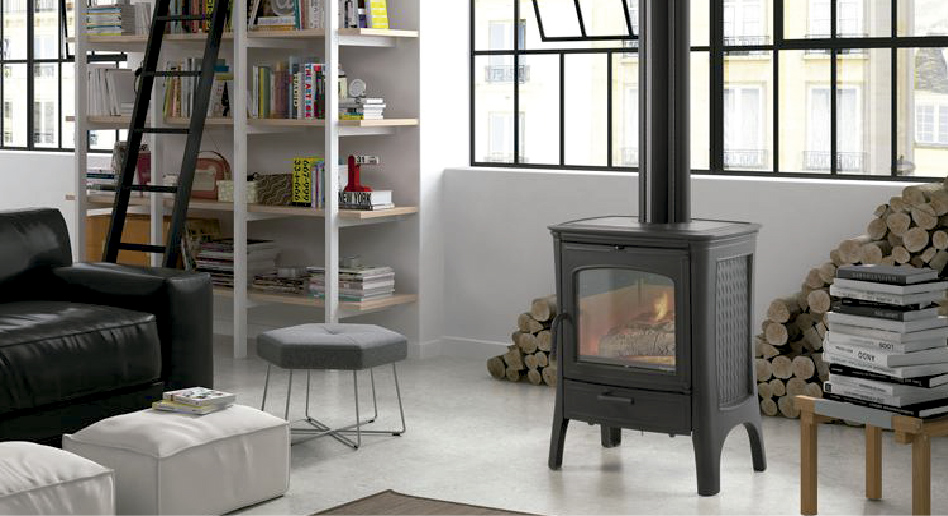

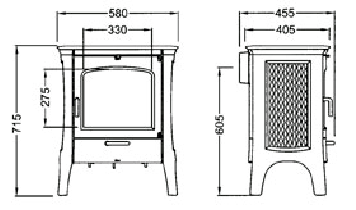

La nueva estufa de leña E-20 N combina la tecnología de combustión más avanzada con las ventajas y prestaciones del hierro fundido: alta transferencia de calor, fiabilidad y duración.

El sistema de doble combustión garantiza la combustión de los gases inquemados y partículas volátiles antes de su expulsión a la atmósfera, lo que contribuye a reducir la emisión de partículas contaminantes, al tiempo que proporciona un gran incremento del rendimiento calorífico de la estufa, lo que la hace ser una de nuestras chimeneas ecológicas en México. Los sistemas de aportación de aire primario y secundario a la combustión están diseñados para asegurar una regulación eficaz en función de las necesidades del momento, facilitando además un mayor aprovechamiento del calor con una menor utilización de leña.

Las chimeneas de leña E-20N cuentan además con sistema Airwash de cristal limpio. La aportación de aire por la parte superior del cristal, regulable a voluntad, es dirigida hacia el cristal para favorecer su limpieza permitiendo disfrutar de la excelente visión del fuego.

Acabados

Modelo	E-20N
Certificado	CE LEE-030-06
Potencia Térmica Total	10 - 8.600
Potencia Cedida al Ambiente	16.5 - 14.190
Material	Hierro Fundido, Interior Refractario
Rendimiento	75%
Admite troncos de	420
Chimenea Metálica ø Mm.	150
Chimenea de Albañilería	175 x 175
Altura recomendada de Chimenea	5 a 6
Salida de Humos	Trasera
Control de Aire Primario	Sí
Control de Aire Secundario	Sí
Doble Combustión	Sí
Sistema Cristal Limpio	Sí
Cenicero	Sí
Acabado	Pintado E. Negro-Azulado E. Marrón
Peso Neto (Kgrs)	105
Otros	-

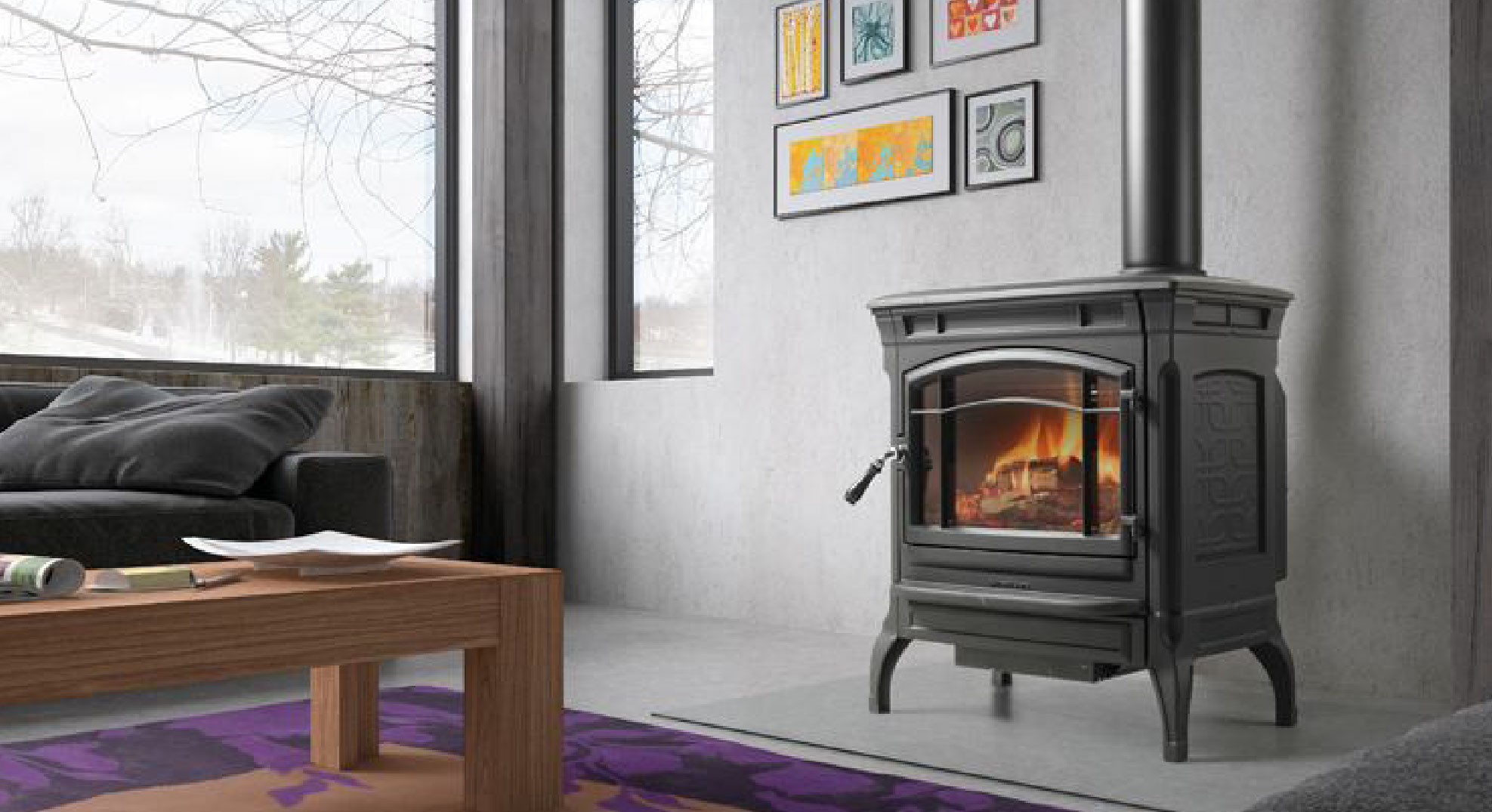

Las chimeneas de leña Shelburne disponen de un sistema de doble combustión avanzada que facilita un mayor aprovechamiento del calor con una menor utilización de leña. Esta aportación de aire secundario se efectúa a través de los tubos de acero del deflector y se reparte proporcionalmente por la cámara de combustión, resultando en un considerable ahorro de leña y una excepcional reducción de emisiones. Además, la Shelburne es fácil de controlar gracias a un único mando de aire primario situado en el lateral de la estufa.

Las chimeneas de leña Shelburne disponen de un sistema de doble combustión avanzada que facilita un mayor aprovechamiento del calor con una menor utilización de leña. Esta aportación de aire secundario se efectúa a través de los tubos de acero del deflector y se reparte proporcionalmente por la cámara de combustión, resultando en un considerable ahorro de leña y una excepcional reducción de emisiones. Además, la Shelburne es fácil de controlar gracias a un único mando de aire primario situado en el lateral de la estufa.

La tecnología de combustión vertida en la chimenea de leña ecológica Shelburne hace posible convertir en energía la mayor parte de los volátiles inquemados de la primera combustión. Con un bajísimo nivel de emisiones contaminates la estufa Shelburne ha obtenido en EE.UU la certificación EPA (Agencia de Protección de Medio Ambiente.): 2.1 gr./h., lo que la convierte en una de las estufas menos contaminate del mercado internacional. La tecnología de combustión vertida en la chimenea de leña ecológica Shelburne hace posible convertir en energía la mayor parte de los volátiles inquemados de la primera combustión. Con un bajísimo nivel de emisiones contaminates la estufa Shelburne ha obtenido en EE.UU la certificación EPA (Agencia de Protección de Medio Ambiente.): 2.1 gr./h., lo que la convierte en una de las estufas menos contaminate del mercado internacional.

La aportación de aire controlado por la parte superior de la puerta acristalada aseguran una razonable limpieza del cristal y la visión del siempre apasionante espectáculo de las llamas La aportación de aire controlado por la parte superior de la puerta acristalada aseguran una razonable limpieza del cristal y la visión del siempre apasionante espectáculo de las llamas

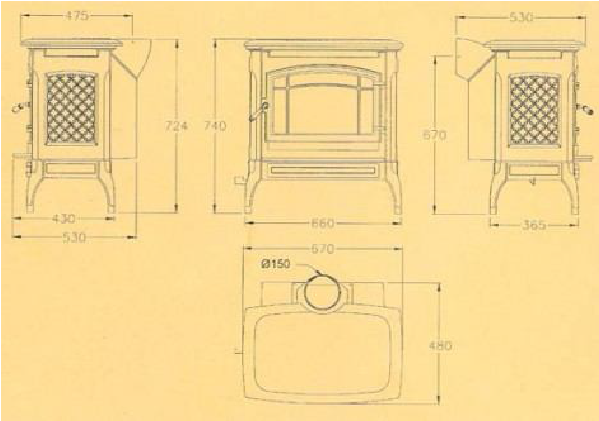

Modelo	SHELBURNE
Certificado	2005PCM/050
Potencia Máxima Leña (Tipo Roble, Haya…)	11.150 Kcal./h
Admite troncos de	480 mm
Potencia Térmica Total	12 - 11.524
Potencia Cedida al Ambiente	10.4 - 8.944
Rendimiento	74.4 %
Concentración CO al 13% O2	0.18%
Concentración CO2	8.27%
Puerta Frontal	-
Alto	298 mm
Ancho	501 mm
Collarín de Humos	150 mm ø Int.
Chimenea Metálica	150 mm ø Int.
Altura recomendada de Chimenea	5 a 6 metros
Chimenea de Albañilería Mínimo Aproximado	175 x 175 mm
Salida de Humos	Horizontal / Vertical
Control de Aire Primario	Regulación Manual
Control de Aire Secundario	Regulación Manual
Alimentación de Aire Secundario	Sistema Venturi
Peso Neto (Kgrs)	105

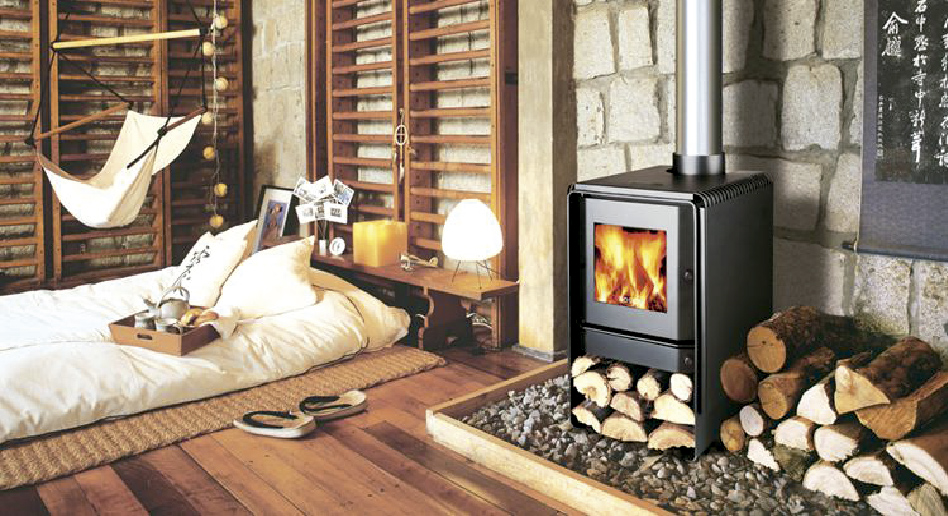

Fabricada en acero con doble cuerpo y material refractario en la cámara de combustión para mayor aislamiento y mejora de la combustión.

- Control de aire primario y secundario.
- Sistema "airwash" de limpieza de cristal.
- Cenicero extraible.
- Reforzada con estructura doble.
- Acabado pintado negro.
- Dotada de Sistema Cristal Limpio y Doble Combustión

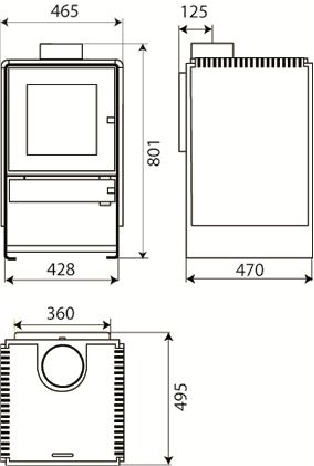

Modelo	Eco 380
Certificado	CE EZ-08-2557-01
Potencia Térmica Total	14.6 - 12.556
Potencia Cedida al Ambiente	11.3 - 9718
Material	Chapa, Interior Refractario
Rendimiento	75.30%
Admite troncos de	350
Chimenea Metálica ø Mm.	150
Chimenea de Albañilería	-
Altura recomendada de Chimenea	4 a 5 m
Salida de Humos	Superior
Control de Aire Primario	Sí
Control de Aire Secundario	Sí
Doble Combustión	Sí
Sistema Cristal Limpio	Sí
Cenicero	Sí
Acabado	Pintado
Peso Neto (Kgrs)	100
Otros	Reforzadas con estructura doble

(*) Valor aproximado. Este dato puede variar en función de las características particulares de cada instalación y combustible empleado

(**) Para otras alturas consultar al distribuidor o fabricante (Valores Aproximados)

De moderno, diseño, está fabricada en chapa de acero de primera calidad. Con sistema de cristal límpio y doble combustión, se suministra acabada en pintura anticalórica negra.

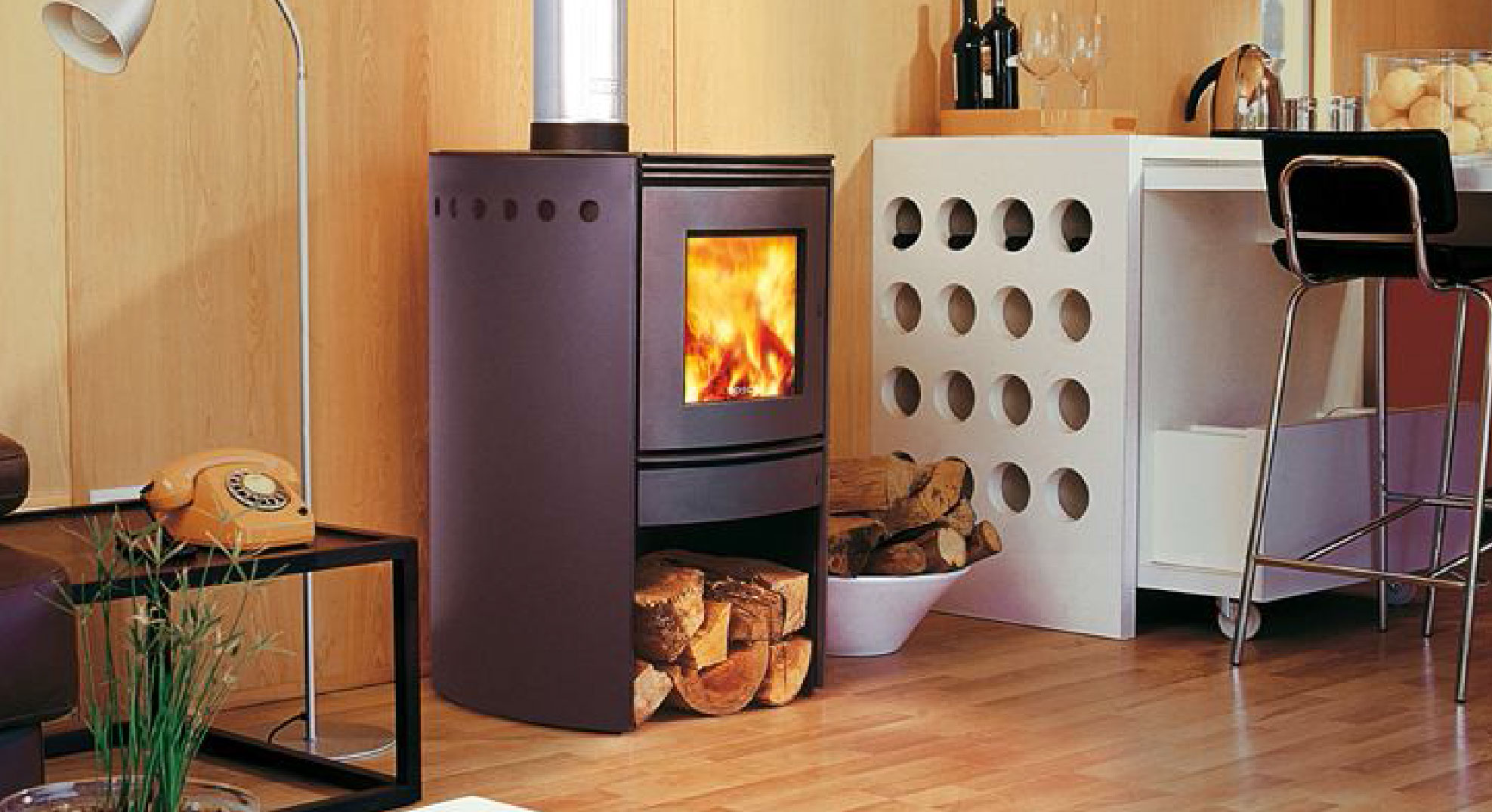

Modelo	SPIRIT 500
Certificado	EZ-08 –2557-01
Potencia Térmica Total	14.6 - 12.556
Potencia Cedida al Ambiente	11.3 - 9.718
Material	Chapa, Interior Refractario
Rendimiento	75.30%
Admite troncos de	350 mm
Chimenea Metálica ø Mm.	150
Chimenea de Albañilería	-
Altura recomendada de Chimenea	4 a 5 m
Salida de Humos	Superior
Control de Aire Primario	Sí
Control de Aire Secundario	Sí
Doble Combustión	Sí
Sistema Cristal Limpio	Sí
Cenicero	Sí
Acabado	Pintado
Peso Neto (Kgrs)	125
Otros	Reforzadas con estructura doble

(*) Valor aproximado. Este dato puede variar en función de las características particulares de cada instalación y combustible empleado

(**) Para otras alturas consultar al distribuidor o fabricante (Valores Aproximados)

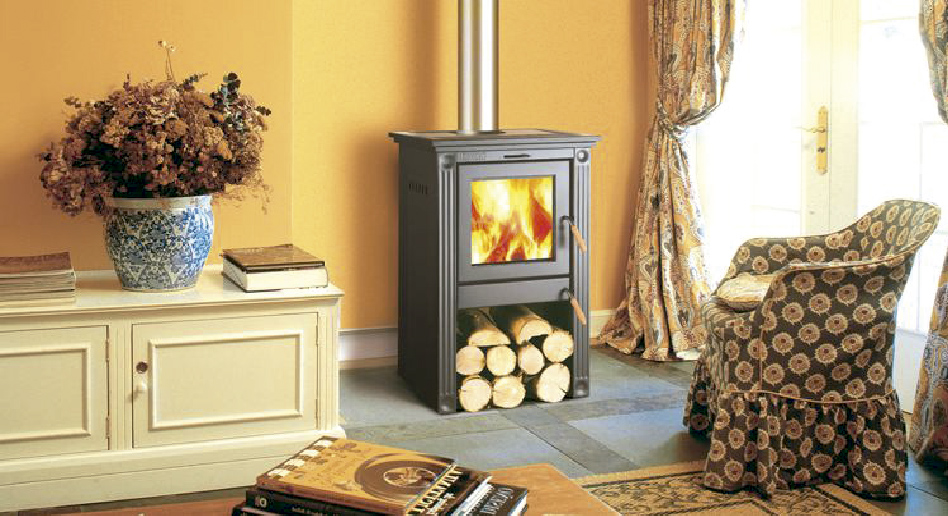

De elegante diseño. Potente. Cómoda utilización para disfrutar del fuego. Fabricada en chapa de acero de primera de calidad. Dotada de sistema de doble combustión y cristal limpio

Modelo	CLASSIC 400
Certificado	CE EZ-08 –2557-01
Potencia Térmica Total	14.6 - 12.556
Potencia Cedida al Ambiente	11.3 - 9.718
Material	Chapa, Interior Refractario
Rendimiento	75.30%
Admite troncos de	350
Chimenea Metálica ø Mm.	150
Chimenea de Albañilería	-
Altura recomendada de Chimenea	4 a 5 m
Salida de Humos	sUPERIOR
Control de Aire Primario	Sí
Control de Aire Secundario	Sí
Doble Combustión	Sí
Sistema Cristal Limpio	Sí
Cenicero	Sí
Acabado	Pintado
Peso Neto (Kgrs)	125
Otros	Reforzadas con estructura doble

(*) Valor aproximado. Este dato puede variar en función de las características particulares de cada instalación y combustible empleado

(**) Para otras alturas consultar al distribuidor o fabricante (Valores Aproximados)

Su fabricación en hierro fundido le confiere además de sus extraodinarias prestaciones térmicas una gran durabilidad, solidez y elegancia. Otras características destacables de este modelo son su gran superficie acristalada, su excelente rendimiento y un amplio cajón de cenicero.

Chimeneas construidas en hierro fundido.
Sistema de aportación de aire secundario con barrido del cristal. Sistema "cristal limpio".
Cristal térmico en trasera.
Cristal térmico en frontal. Gran superficie.
Parrilla.
Hogar de leña de gran capacidad.
Fabricada totalmente en hierro fundido.
Puerta frontal de gran superficie acristalada y cristal trasero que permiten su instalación en el centro de salón creando dos ambientes.
Excelente limpieza en cristal.

Un hogar en el que se unen diseño, tecnología y facilidad de instalación y manejo. Construido en hierro fundido, que define su gran robustez y elegancia, se suministra en medidas de 80 y 70 cm. de ancho. Cuenta además con un excelente rendimiento, gracias a la estanqueidad del hogar, el estudiado paso de aire a la combustión y la correcta aportación de aire secundario. El aire secundario se controla a voluntad desde la válvula situada en la parte superior de la puerta.

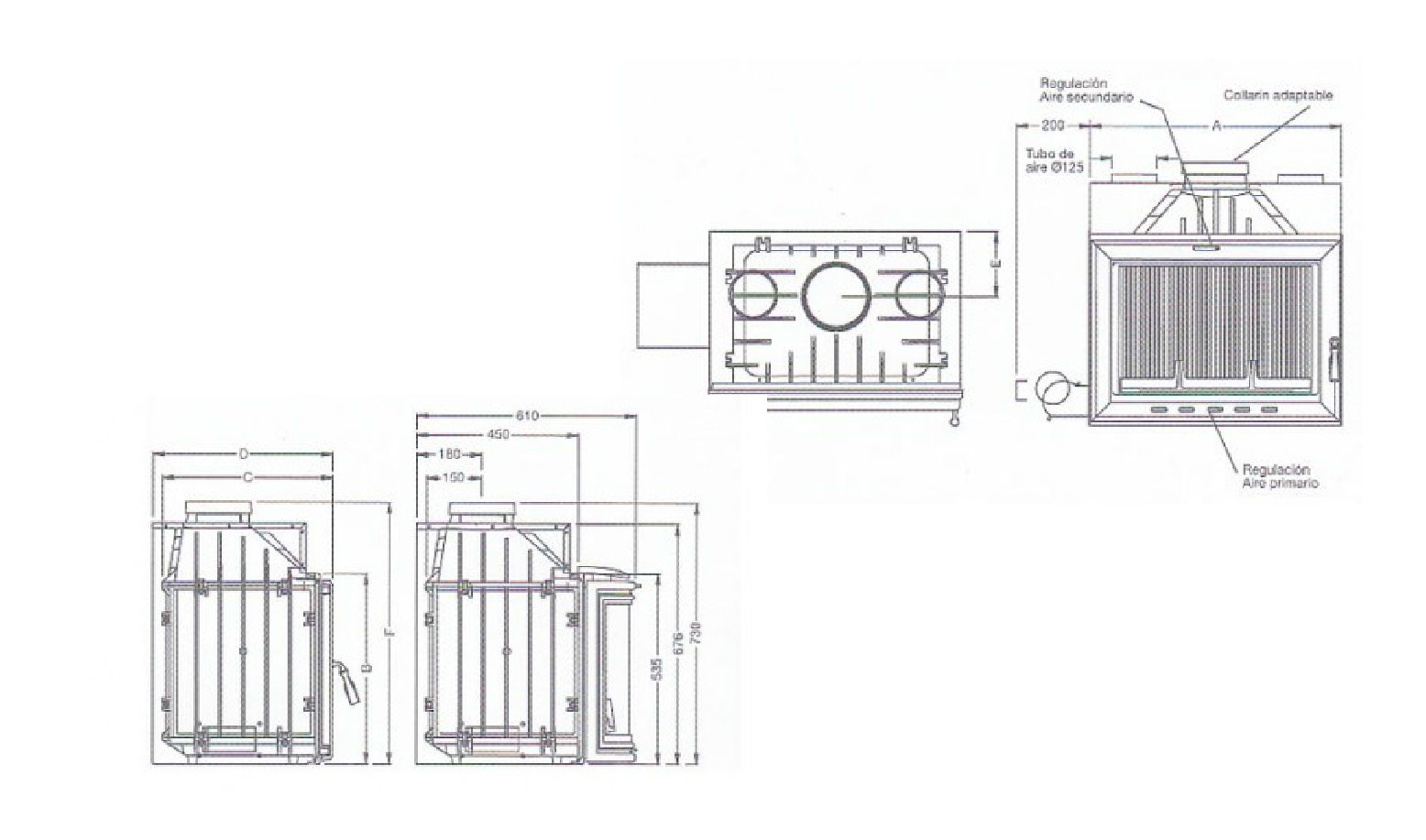

El hogar H-03 de Hergóm ofrece un amplio abanico de posibilidades decorativas, con tres posibles frentes intercambiables:

Modelo	H-03 / 80
Certificado	RRF 29092039
Potencia Térmica Total	17-14.620
Potencia Cedida al Ambiente	13 - 11.180
Material	Hierro Fundido
Rendimiento	76.10%
Admite troncos de	550
Chimenea Metálica ø Mm.	200
Chimenea de Albañilería	250 x 250
Altura recomendada de Chimenea	5 a 6 m
Salida de Humos	Superior
Control de Aire Primario	Sí
Control de Aire Secundario	Sí
Cenicero	Sí
Turbina/Caudal	-
Termostato Seguridad (Activación 50°)	Sí
Acabado	Pintado
Peso Neto (Kgrs)	147

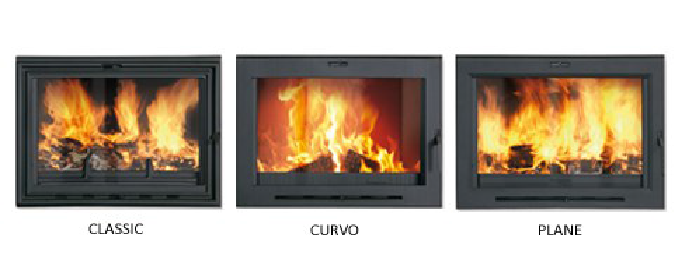

Otros	Opción frente Classic, Curvo, o Plane
Módelo	H-03 / 80 Calefactor
Potencia Útil al Agua	15.480 Kcal./hr. (18 Kw.)
Potencia Útil al Ambiente	6.020 Kcal./hr. (7 Kw.)
Potencia Total	21.500 Kcal./hr. (25 Kw.)
Diámetro Chimenea (Tubo de Chapa)	200 mm.
Manguitos Clefacción	1 1/2
Peso Neto	210 Kgrs.

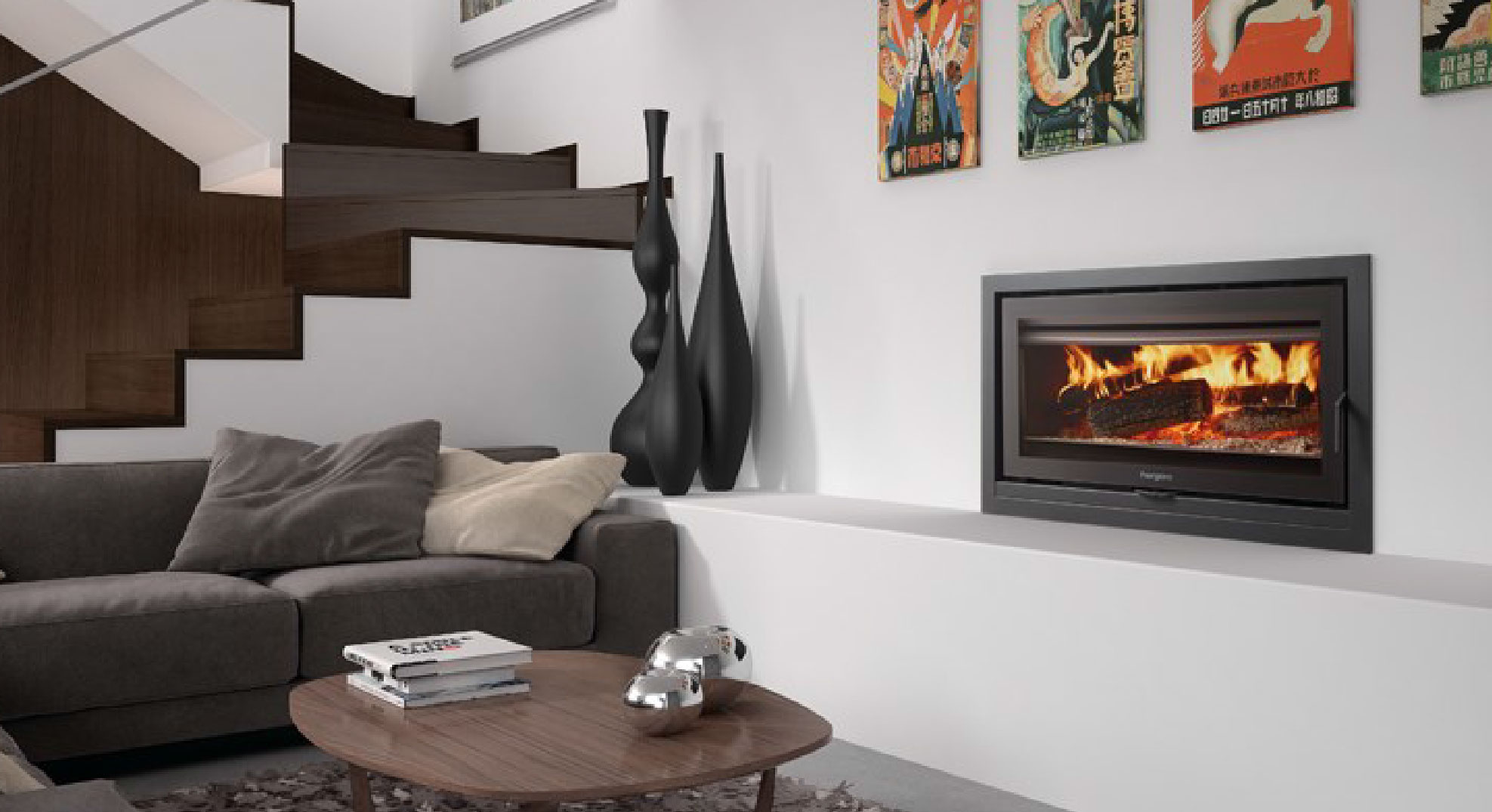

Los compactos insertables Sere cuentan con líneas modernas y una gran superficie de cristal para contemplar el fuego. Su aportación de aire se controla con un solo regulador, ofreciendo una gran respuesta en el manejo de la combustión. Dos potentes y silenciosos ventiladores hacen circular el aire caliente de convección por la estancia. Opcionalmente, el compacto se ofrece en versión sin ventiladores.

El interior de la caja de fuego está protegido por paneles con opción de hierro fundido o vermiculita.

Carácterísticas especiales:

Compactos insertables fabricados en acero.
Gran superficie acristalada.
Cámara de combustión revestida con opción de hierro fundido o vermiculita.
Provistos de ventiladores para convección de aire caliente a la estancia, silenciosos y de gran caudal. Los ventiladores cuentan con dos velocidades manuales y una automática. Opcionalmente se ofrece versión de convección natural (sin ventiladores).
Doble combustión por aportación de aire por la trasera del hogar.
Control de aire de combustión con un solo regulador, para un fácil manejo. Regulación de gran respuesta con mecanismo gradual para un buen control de la combustión.
Parrilla y cajón cenicero extraíble frontalmente para una cómoda recogida de las cenizas.
Sistema Airwash de limpieza de cristal por corrientes de aire.
Carenado y preparado para opción de salidas de aire superiores para el suministro de aire caliente a habitaciones adyacentes, por convección natural o forzada (según modelo)

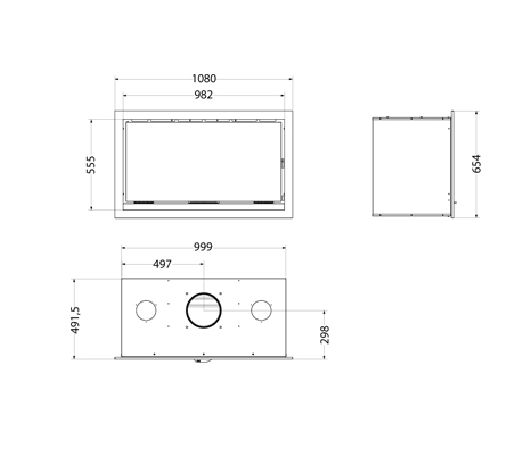

Modelo	Sere 100
Normativa CE	EN 13229
Potencia Nominal	12 kw
Rendimiento	75 %
Emisiones CO	13% O2 Vol % : 0.09 %
Diámetro de Salida de Humos	200 mm.
Peso	134 Kgs.

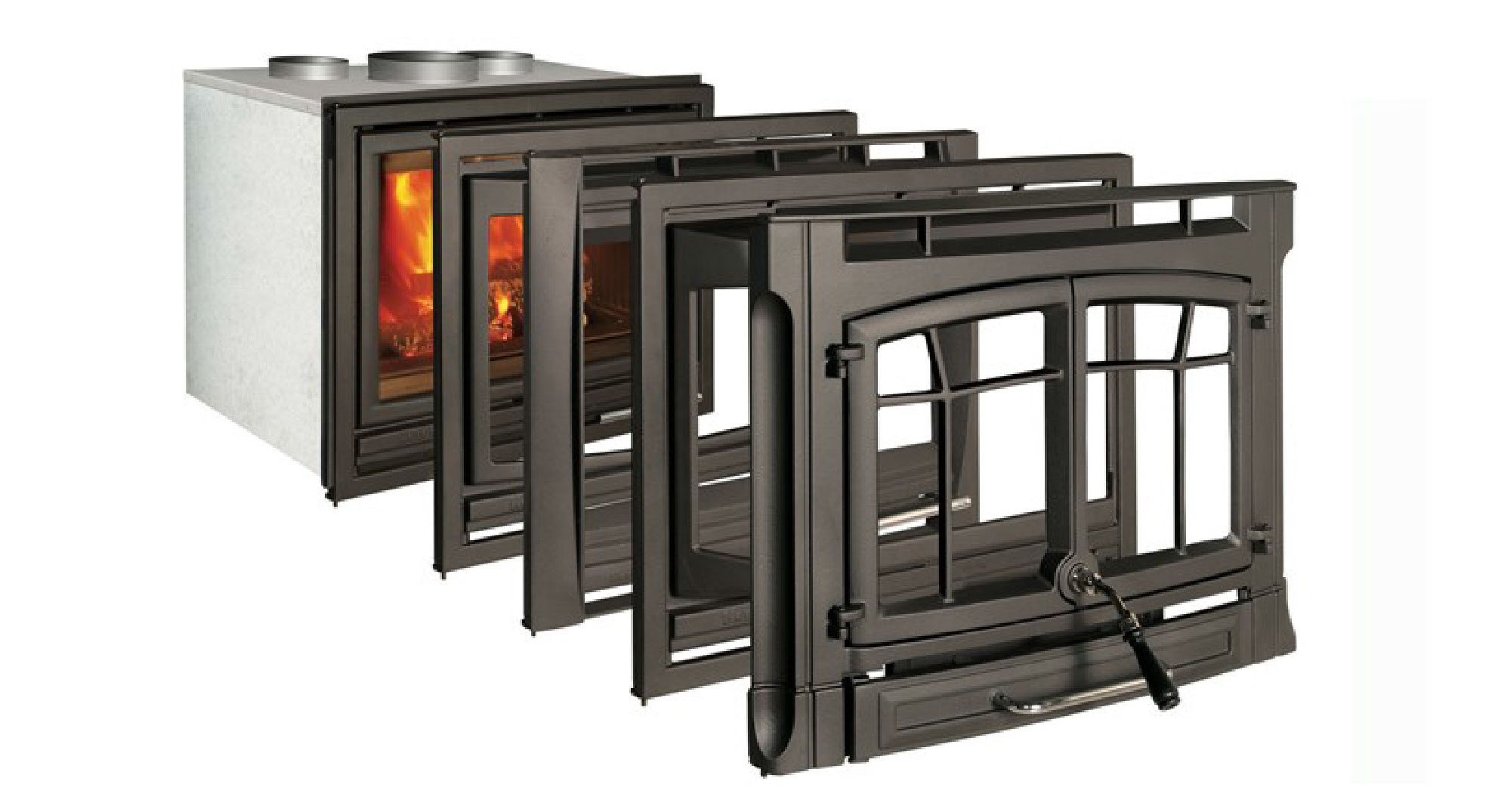

Chimenea de leña: El compacto C-10 es extraordinariamente eficiente gracias a su diseño interior, construido totalmente en hierro fundido, y al recorrido del aire caliente generado en la combustión, desplazado y distribuido a la estancia por dos motores potentes y silenciosos.

Para mayor seguridad, el C-10 está equipado con un termostato de seguridad que pone en funcionamiento el ventilador a partir de los 50º C, protegiendo el aparato de posibles sobrecalentamientos.

Los mecanismos de funcionamiento son sencillos y precisos, para facilitar su manipulación.

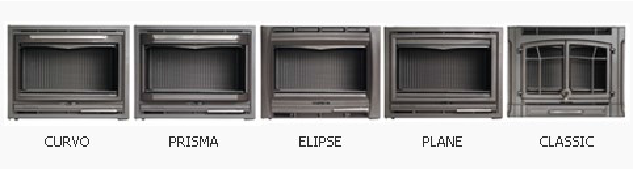

El compacto C-10 se puede completar con hasta 5 frentes diferentes, para adaptarlo a su gusto decorativo.

Modelo	C-10 N
Certificado	LEE-020-09
Potencia Térmica Total	16 - 13.760
Potencia Cedida al Ambiente	8.8 - 7.568
Material	Chapa, Hierro Fundido
Rendimiento	75%
Admite troncos de	500
Chimenea Metálica ø Mm.	150
Chimenea de Albañilería	170 x 170
Altura recomendada de Chimenea	5 a 6 m
Salida de Humos	Superior
Control de Aire Secundario	-
Doble Combustión	-
Cenicero	Sí
Ventiladores	2 Frontales
Termostato Seguridad (Activación 50°)	Sí
Interruptor	-
Salidas Superiores de Aire Caliente	2
Acabados	Pintado
Peso Neto (Kgrs)	139 / 148 *

(*) Según peso puerta elegida

	Módelo	Alto	Ancho	Grueso
Marco Decorativo Pintado	C - 1 HP	1.105	959	33
Marco Decorativo Inoxidable	C –2 HI	1.105	959	33
Marco Decorativo Pintado	C - 4 VP	1.195	1.100	50

CARACTERÍSTICAS DESTACADAS

POTENCIA NOMINAL	7 kW
TIPO DE CALOR	Radiante

OTRAS CARACTERÍSTICAS

COMBUSTIBLE	LEÑA
MATERIAL	Hierro fundido
MATERIAL HOGAR	Hierro fundido
CONTROL AIRE PRIMARIO	SI
CONTROL AIRE SECUNDARIO	SI
DOBLE COMBUSTIÓN	NO%
TOMA AÍRE EXTERIOR	SI
CENICERO	SI
PUERTA LATERAL	NO
OPCIÓN ACABADO PINTURA	NEGRO

CERTIFICADO CE	RRF 40 12 3102
NORMATIVA	EN 13240 / BlmSchV
POTENCIA NOMINAL (KW)	7
RENDIMIENTO (%)	79,1%
EMISIONES CO (13% O2 VOL. %)	0,10%
LONGITUD MAXIMA DE TRONCOS (MM)	400
PESO (KG)	110
SALIDA DE HUMOS	Superior
Ø SALIDA DE HUMOS (MM)	150
TIRO MINIMO (PA)	12
TEMPERATURA MEDIA DE GASES (ºC)	288

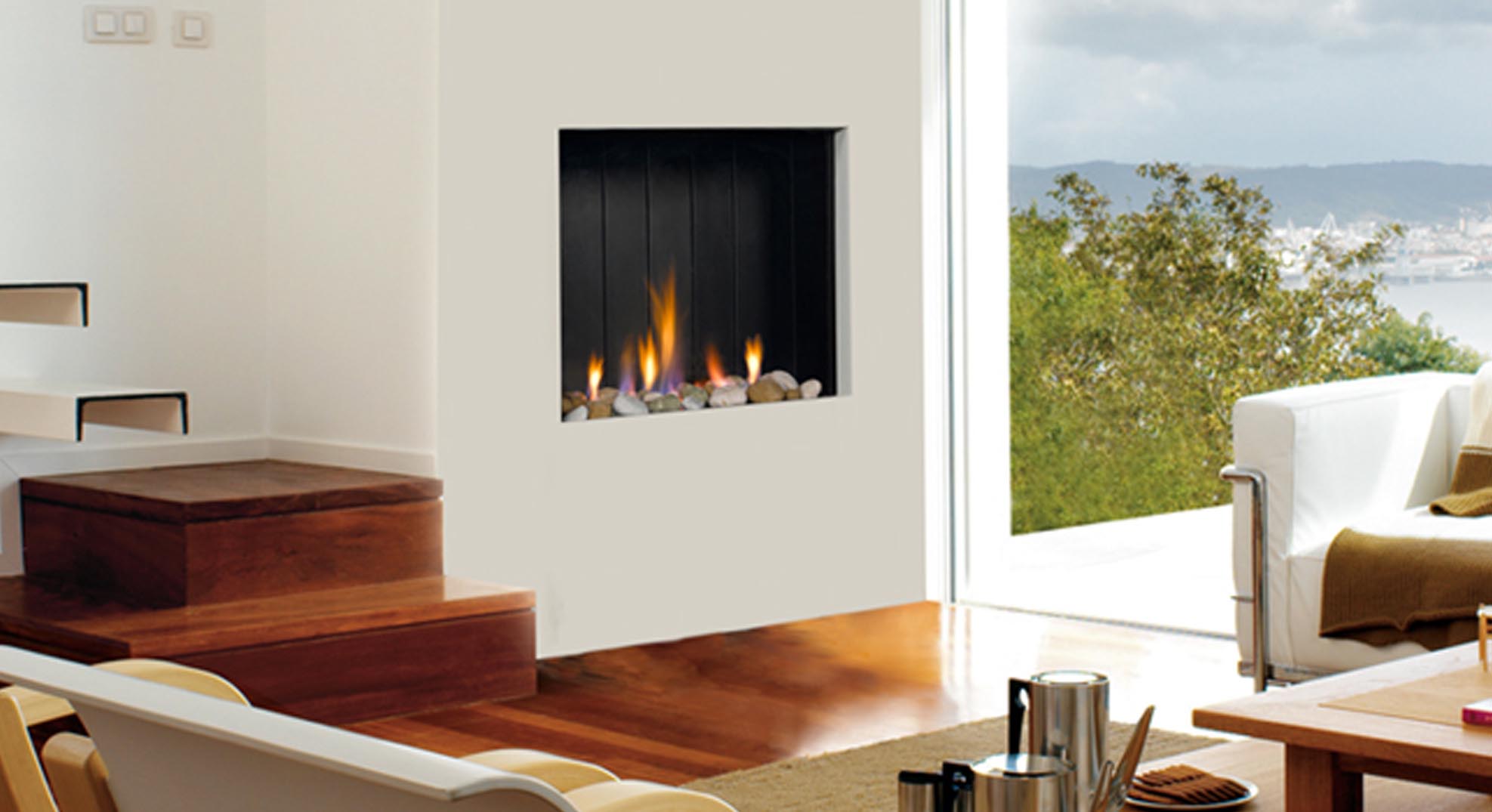

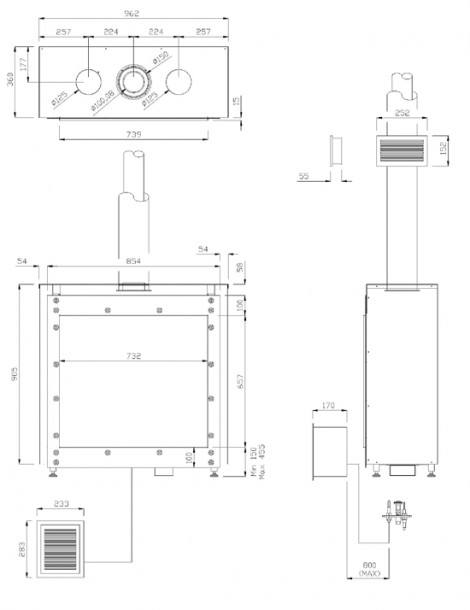

Hogares de gas estancos de moderno diseño con gran superficie acristalada.
Este hogar a gas de tiro natural balanceado puede integrase totalmente en una pared o revestimiento. Su diseño especial permite que no exista ningun marco visible o partes metalicas produciendo una sensación de fuego abierto. Se trata de una aplicación equilibrada, eficiente y cuyo frente cristal es fácilmente desmontable para su limpieza. Su llama realista permite integrase en cualquier tipo de decoración, rustica o minimalista pudiendo adaptar leños ceramicos o piedras grandes en funcion del ambiente. El funcionamiento del hogar puede ser manejado con un mando a distancia y termostato. Las válvulas y central de control estan ubicado en una caja separada, que los hace fácilmente accesibles.

La version MG-73/66 de frente cristal de 66cm y la version MG-73/38 de frente cristal 39cm, no se encuentran disponible en la version piedras decorativas grandes para Propano/Butano. Para estos tipos de gas, solo se pueden facilitar con leños ceramicos decorativos. Ambas versiones pueden ser pedidas en version Gas Natural o GLP. La version estándar siempre incluye leños decorativos en todas las versiones La version estandar siempre tiene leños decorativos. Los sets de piedras son suministrados aparte como accesorio debiendo sustituir los leños decorativos en la instalacion.

Tipo de Gas		Gas Natural	Propano	Butano
Consumo máximo	kW- kcal	8,2- 7052	9,1- 7826	9,1- 782
Consumo mínimo	kW- kcal	3- 2580	4- 3440	4- 3440
Pot. Util Nominal	kW- kcal	6,3- 5418	7- 6020	7- 6020
Rendimiento	%	77*
Consumo Gas	m3/h(kg/h prop-but)	0,87	0,6	0,5
Chimenea Coaxial	Ǿ mm	kg
Peso	Kg	110
Accesorio Opcional		Piedras carrara

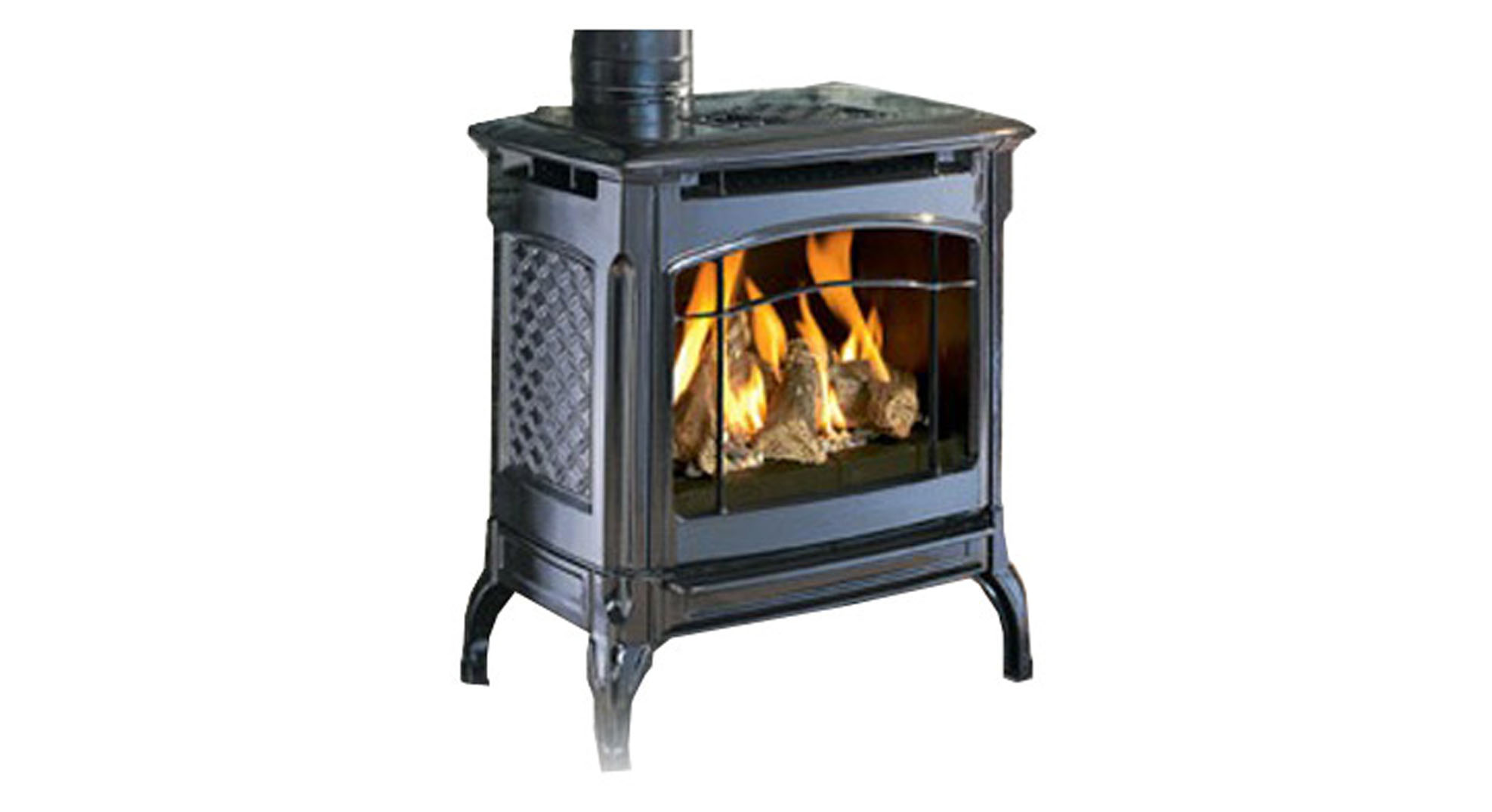

Estufa de gas, construida en hierro fundido.

Su original diseño y fina piel de fundición esmaltada en porcelana vitrificada ,detalles decorativos en relieve, la gran superficie acristalada, una realista presentación de sus troncos cerámicos y el adecuado ajuste de las llamas que permite controlar la intensidad de calor desde su nivel más elevado hasta valores suaves, lentos y sostenidos, confieren a la estufa a Gas Stowe un sello de calidad y distinción

Tecnología de tiro directo. Estanca.

Sistema de encendido sin conexión eléctrica.

Termostato mural para mantener el punto de confort deseado y para activación y desactivación de la estufa.

Conmutador ON/OFF/termostato de tres vías.

Eficiencia en estado estacionario: 71-82%.

35,000 BTU's de potencia calorífica (hasta 140 metros cuadrados)
Hasta 89% de eficiencia calorífica
Control variable de llama con regulador de válvula con giro del 50%
Vidrio vitrocerámico con gran visión de fuego
Interruptor de control con posiciones ON/OFF/Termostato
Termostato de pared (opcional)
Ventilador opcional (en este caso requiere conexión eléctrica)

Chimenea de gas Stowe. Esta Estufa de gas, está construida en hierro fundido.

Su original diseño y fina piel de fundición esmaltada en porcelana vitrificada ,detalles decorativos en relieve, la gran superficie acristalada, una realista presentación de sus troncos cerámicos y el adecuado ajuste de las llamas que permite controlar la intensidad de calor desde su nivel más elevado hasta valores suaves, lentos y sostenidos, confieren a la chimenea a Gas Stowe un sello de calidad y distinción

1. Tecnología de tiro directo. Estanca.
2. Sistema de encendido sin conexión eléctrica.
3. Termostato mural para mantener el punto de confort deseado y para activación y desactivación de la estufa.
4. Conmutador ON/OFF/termostato de tres vías.
5. Eficiencia en estado estacionario: 71-82%.
6. Área de calentamiento aprox.: 260 m3

Acabados

CARACTERÍSTICAS	GAS PROPANO		GAS NATURAL
Potencia útil nominal	5.074 Kcal/h.	5.9	5.074 Kcal/h.	5.9
Consumo calorífico nominal	6.192 Kcal/h.	7.2	6.192 Kcal/h.	7.2
Consumo calorífico mínimo	3.956 Kcal/h.	4.6	3.956 Kcal/h.	4.6
Chimenea	Diam. 175 / 100mm		Diam. 175 / 100mm
Clase de contenidos limites Nox	1(*)		1(*)
Clase de rendimiento	3(*)		3(*)
Peso Neto	84 kg		84 kg
(*) Conforme norma UNE-EN 613
